¶ Сеть: логическая топология
Схема v0.4 от 07.10.2026 · Sergeev Aleksandr (BartelB)
Исходник (draw.io): репозиторийinfrastructure-docs,assets/diagrams/network-logical.drawio

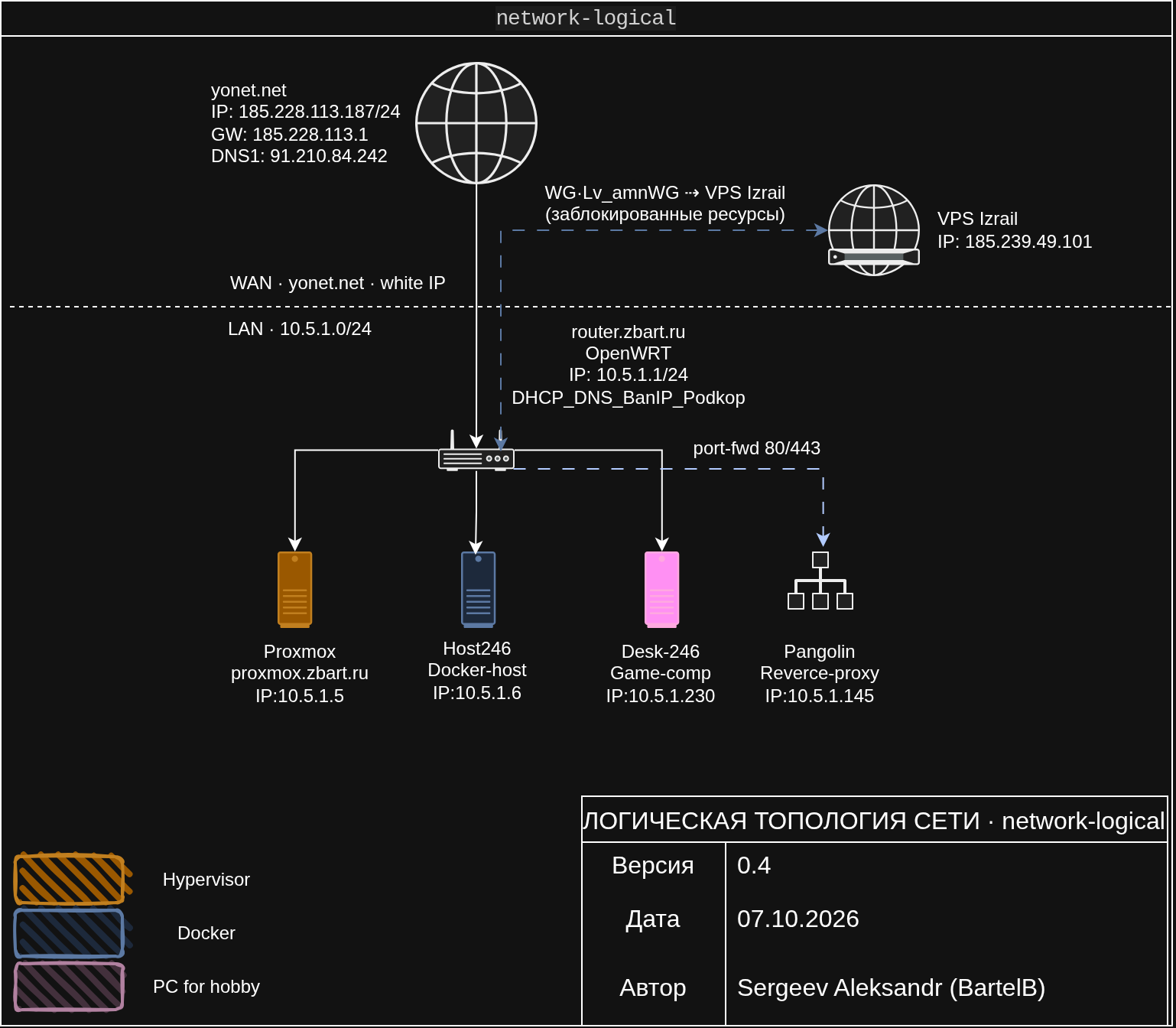

¶ Как читать схему
- Сплошные линии — физические линки LAN
- Пунктир — логические связи (WG-туннель, port-fwd/NAT)
- Зоны:
WAN · yonet.net · white IP/LAN · 10.5.1.0/24
¶ Где детали
- Хосты, сервисы, IP и домены — Инвентаризация ВМ и LXC
- Сеть Proxmox (бриджи, порты, находки) — Сеть Proxmox
- Хранилища — Storage
